3ステップで簡単に選択できます。
A、Bなら
a/b/c1/c2/d/e1/e2/f/g/hより選択。
C、D、Eなら
a/b/c/d/e/f/g/hより選択。
STEP1 |
2階部分の柱の柱脚と柱頭 |
1階部分の柱の柱脚と柱頭 |
||||
---|---|---|---|---|---|---|
STEP2 部 位 STEP3 軸組の種類 |
A
出隅の柱
![]() |
B
その他の
軸組端部の柱 ![]() |
C
2階の柱と
1階の柱が共に 出隅の柱の場合 ![]() |
D
2階の柱が出隅で
1階の柱が共に 出隅ではない場合 ![]() |
E
2階の柱と
1階の柱が共に 出隅ではない場合 ![]() |
|
a
木ずりその他これに類するものを柱及び間柱の片面又は両面に打ち付けた壁を設けた軸
壁倍率0.5倍 |
表三い | 表三い | 表三い | 表三い | 表三い | |
b
15×90筋かい又は9ミリ以上の鉄筋の
筋かいを入れた軸組 壁倍率1倍 |
表三ろ | 表三い | 表三ろ | 表三い | 表三い | |
c
30×90筋かいを入れた軸組
|
c1
筋かいの株が
取り付く柱 壁倍率1.5倍 |
表三ろ | 表三い | 表三に | 表三ろ | 表三い |
c2
その他の柱
壁倍率1.5倍 |
表三に | 表三ろ | ||||
d
木15×90筋かいをたすき掛けに入れた軸組
壁倍率2倍 |
表三に | 表三ろ | 表三と | 表三は | 表三ろ | |
e
45×90筋かいを入れた軸組
|
e1
筋かいの株が
取り付く柱 壁倍率2倍 |
表三は | 表三ろ | 表三と | 表三は | 表三ろ |
e2
その他の柱
壁倍率2倍 |
表三ほ | |||||
f
構造用合板等を昭和56年建設省告示第1100号別表第一(一)項又は(二)項に定める方法で打ち付けた壁を設けた軸組
壁倍率2.5倍 |
表三ほ | 表三ろ | 表三ち | 表三へ | 表三は | |
g
30×90筋かいをたすき掛けに入れた軸組
壁倍率3倍 |
表三と | 表三は | 表三り | 表三と | 表三に | |
h
45×90筋かいをたすき掛けに入れた軸組
壁倍率4倍 |
表三と | 表三に | 表三ぬ | 表三ち | 表三と |
告示記号 | N値 | 必要耐力 | Zマーク表示金物 | オリジナル金物 | 耐力 |
---|---|---|---|---|---|
い | 0 以下 | 0.0 kN | 短ほぞ差し または かすがい打ち (または 同等以上の接合方法) |

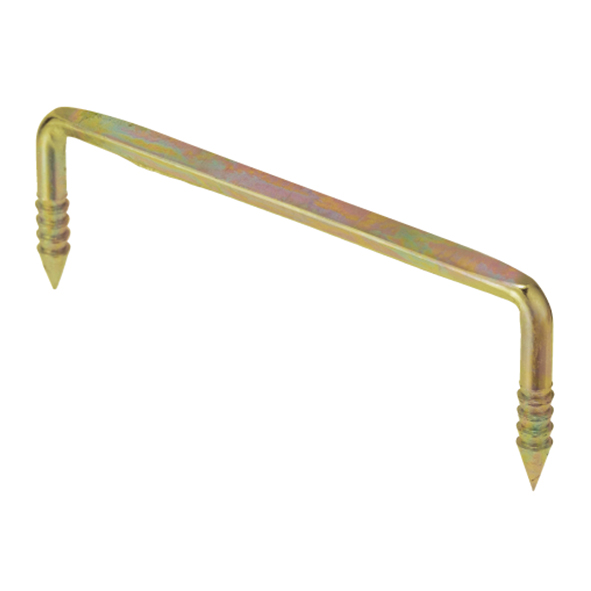

![]() チャームかすがい90 |
2.3 kN |
![]() チャームかすがい120 |
2.4 kN | ||||
![]() ヴイかすがい |
2.2 kN | ||||
ろ | 0.65 以下 | 3.4 kN | ![]() 長ほぞ差し込み栓打ち または かど金物 CP-L (または 同等以上の接合方法) |
![]() ビルトプレート |
3.9 kN |
![]() プッシュコーナー |
中柱 4.1 kN 隅柱 3.9 kN |
||||
![]() プッシュコーナー合板用 |
中柱 4.7 kN 隅柱 4.0 kN |
||||
![]() ミニビルトコーナー |
3.6 kN | ||||
![]() ミニビルトコーナー75 |
4.2 kN | ||||
は | 1.0 以下 | 5.1 kN | ![]() 山形プレート または かど金物 CP-T (または 同等以上の接合方法) |
![]() タイシンニート(ビス止め) |
6.4 kN |
![]() タイシンニート(くぎ止め) |
7.1 kN | ||||
![]() 背割れニート |
5.7 kN | ||||
![]() ニートプレート |
5.9 kN | ||||
![]() ニートプレートG |
5.7 kN | ||||
![]() メインプレート |
5.2 kN | ||||
![]() メインプレートG |
5.2 kN | ||||
![]() S-メインプレート |
5.6 kN | ||||
![]() スリムビルトコーナー |
中柱 5.2 kN 隅柱 5.1 kN |
||||
![]() スリムビルトコーナー75 |
中柱 5.2 kN 隅柱 5.6 kN |
||||
![]() ニュー皿ビスコーナー |
中柱 6.7 kN 隅柱 5.2 kN |
||||
![]() ニュー皿ビスコーナー75 |
6.0 kN | ||||
![]() ビルトコーナーⅡ |
6.9 kN | ||||
![]() ビルトコーナーⅡ75 |
6.1 kN | ||||
![]() デフコーナー |
中柱 6.0 kN 隅柱 5.3 kN |
||||
![]() デフコーナー90 |
中柱・床合板 7.2 kN |
||||
![]() チビフリーダムコーナー |
5.1 kN | ||||
に | 1.4 以下 | 7.5 kN | ![]() 羽子板ボルト または 短冊金物(釘なし) (または 同等以上の接合方法) |
- | - |
ほ | 1.6 以下 | 8.5 kN | ![]() 羽子板ボルト または 短冊金物(釘あり) (または 同等以上の接合方法) |
![]() メルト羽子板ボルト |
9.6 kN |
![]() シームレス両引き羽子板Ⅱ |
9.3 kN | ||||
![]() タイシンコーナー |
8.5 kN | ||||
![]() フリーダムコーナー |
8.8 kN | ||||
へ | 1.8 以下 | 10.0 kN | ![]() ホールダウン金物 (HD-B10、HD-N10、 S-HD10) (または 同等以上の接合方法) |
![]() ステア羽子板ボルト |
10.7 kN |
![]() ワンレンチⅠ羽子板ボルト |
10.2 kN | ||||
![]() デフコーナー |
中柱(2個) 13.9 kN 隅柱(2個) 10.5 kN |
||||
![]() デフコーナー90 |
中柱・床合板(2個) 13.2 kN |
||||
![]() アレントコーナー |
中柱 11.4 kN 隅柱 10.3 kN |
||||
![]() アレントコーナー合板用 |
中柱 11.6 kN 隅柱 10.8 kN |
||||
![]() フリーダムコーナー120 |
10.7 kN | ||||

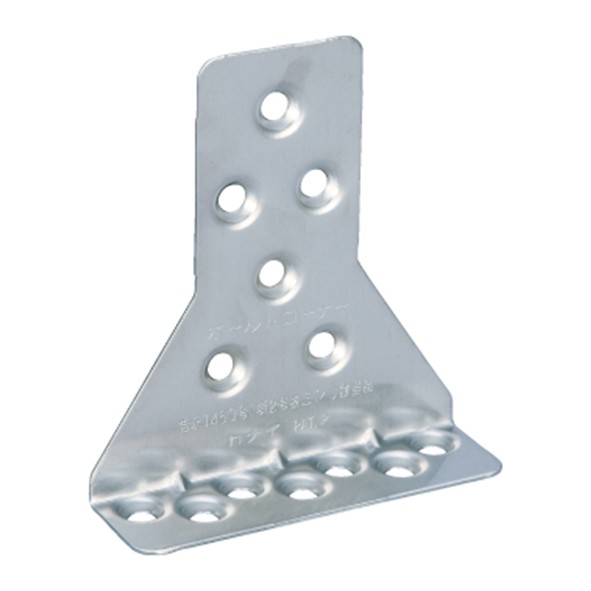

![]() ホールドコーナー |
12.7 kN | ||||
![]() ホールドコーナーG |
12.9 kN | ||||
![]() フリーダムコーナーF-C10 |
中柱 12.5 kN 隅柱 10.6 kN |
||||
と | 2.8 以下 | 15.0 kN | ![]() ホールダウン金物 (HD-B15、HD-N15、 S-HD15) (または 同等以上の接合方法) |
![]() フリーダムホールダウン F-HDB15 |
15.6 kN |
![]() ブレイヴホールダウンB-HD15 |
枠材なし 19.2 kN 枠材あり(30mm) 18.8 kN |
||||
![]() ハンディホールダウン H-HD1520 |
20.9 kN | ||||
![]() シークホールダウンC-HD1520 |
枠材なし 23.0 kN 枠材あり(45mm) 22.7 kN |
||||
![]() M16ロックホールダウン L-HD1525 |
27.1 kN | ||||
![]() M16ロックホールダウン L-HD3035 |
38.8 kN | ||||
![]() ロックダウン20 |
20.0 kN | ||||
ち | 3.7 以下 | 20.0 kN | ![]() ホールダウン金物 (HD-B20、HD-N20、 S-HD20) (または 同等以上の接合方法) |
![]() フリーダムホールダウン F-HDB20 |
27.4 kN |
![]() ブレイヴホールダウンB-HD20 |
枠材なし 25.1 kN 枠材あり(45mm) 20.1 kN |
||||
![]() ハンディホールダウン H-HD1520 |
20.9 kN | ||||
![]() シークホールダウンC-HD1520 |
枠材なし 23.0 kN 枠材あり(45mm) 22.7 kN |
||||
![]() M16ロックホールダウン L-HD1525 |
27.1 kN | ||||
![]() M16ロックホールダウン L-HD3035 |
38.8 kN | ||||
![]() ロックダウン20 |
20.0 kN | ||||
り | 4.7 以下 | 25.0 kN | ![]() ホールダウン金物 (HD-B25、HD-N25、 S-HD25) (または 同等以上の接合方法) |
![]() フリーダムホールダウン F-HDB25 |
32.9 kN |
![]() ブレイヴホールダウンB-HD25 |
枠材なし 25.6 kN 枠材あり(30mm) 28.5 kN |
||||
![]() ハンディホールダウン H-HD2530 |
32.6 kN | ||||
![]() シークホールダウンC-HD2530 |
枠材なし 37.3 kN 枠材あり(45mm) 31.4 kN |
||||
![]() シークホールダウンC-HD2535 |
37.3 kN | ||||
![]() プロパスホールダウン |
28.1 kN | ||||
![]() M16ロックホールダウン L-HD1525 |
27.1 kN | ||||
![]() M16ロックホールダウン L-HD3035 |
38.8 kN | ||||
![]() ロックダウン30 |
30.0 kN | ||||
ぬ | 5.6 以下 | 30.0 kN | ![]() ![]() ![]() ホールダウン金物 (HD-B15、HD-N15、 S-HD15)× 2 (または 同等以上の接合方法) |
![]() フリーダムホールダウン F-HDB30 |
35.3 kN |
![]() ブレイヴホールダウンB-HD30 |
枠材なし 40.2 kN 枠材あり(30mm) 41.3 kN |
||||
![]() ハンディホールダウン H-HD2530 |
32.6 kN | ||||
![]() シークホールダウンC-HD2530 |
枠材なし 37.3 kN 枠材あり(45mm) 31.4 kN |
||||
![]() シークホールダウンC-HD2535 |
37.3 kN | ||||
![]() 在来工法用シークホールダウン C-HD50S |
50.0 kN | ||||
![]() M16ロックホールダウン L-HD3035 |
38.8 kN | ||||
![]() ロックダウン30 |
30.0 kN |
