在来工法用シークホールダウン C-HD50S
製品説明
・高耐力50kN対応のホールダウン金物です。
仕様
| 材質 | JIS G 3131 SPHC |
|---|---|
| 表面処理 | デュラルコート |
| 法規制 | 平成12年建設省告示第1460号第2号表三（ぬ）に該当 |
| 承認等 | （一財）建材試験センター 第10A2734号 |
在来工法用シークホールダウン C-HD50S
| 商品コード | 規格・寸法 | 入数 | 設計価格 | 記号 |
|---|---|---|---|---|
| 2200073630 | 鍋ビス・先割れ | 5個／ケース | 3,000円／個 | C-HD50S |
高耐力50フィストアンカーボルトM16の耐力と使用条件
| 耐力 | 埋め込み長さ | 基礎幅 | コンクリート設計基準強度 |
|---|---|---|---|
| 50.0kN | 360mm（推奨値） | 150mm以上 | 21N／mm²以上 |
※C-HD50Sの耐力を50.0kN以上でご使用の場合は、別途アンカーボルトを考慮しご使用ください。
注意点
・専用接合具を必ずご使用ください。
・アンカーボルト、両ねじボルト及び角座金は必ず高耐力専用のもの（別売品）をご使用ください。

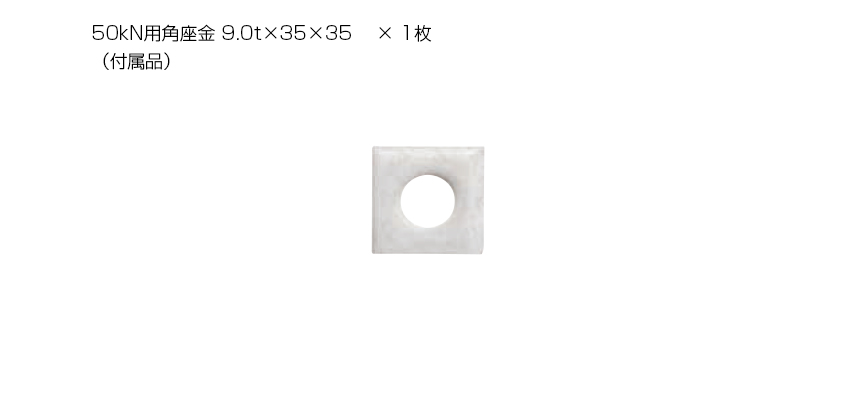

・取付の際は、専用の50kN用角座金を入れ専用の六角ナットで締め付けてください。
・六角ナットはしっかりと止め付け、ゆるみがないようにしてください。
・アンカーボルトの埋め込み長さは360mm以上、基礎幅は150mm以上を確保してください。
・アンカーボルト、両ねじボルト及び角座金は必ず高耐力専用のもの（別売品）をご使用ください。
・取付の際は、専用の50kN用角座金を入れ専用の六角ナットで締め付けてください。
・六角ナットはしっかりと止め付け、ゆるみがないようにしてください。
・アンカーボルトの埋め込み長さは360mm以上、基礎幅は150mm以上を確保してください。
