デフコーナー90
製品説明
・金物を2個使用することで、10kNの耐力を発揮します。

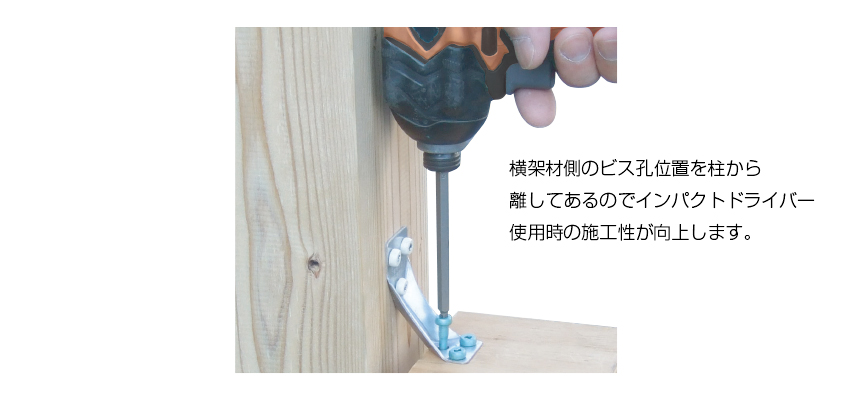

・横架材側のビス孔位置を柱から離してあるので、インパクトドライバーでの施工がしやすくなっています。
・柱と床合板の隙間が空いていてもビスが施工できます。
・床合板30mmまで対応します。
・横架材側のビス孔位置を柱から離してあるので、インパクトドライバーでの施工がしやすくなっています。
・柱と床合板の隙間が空いていてもビスが施工できます。
・床合板30mmまで対応します。
仕様
| 材質 | NFG550F 1.6t |
|---|---|
| 表面処理 | Z27 |
| 法規制 | 平成12年建設省告示第1460号第2号表三 （は）（1個使い ）／（へ）（2個使い）該当 |
| 承認等 | （一財）建材試験センター |
デフコーナー90
| 商品コード | 規格・寸法 | 入数 | 設計価格 | 記号 |
|---|---|---|---|---|
| 1200091442 | チーズビス | 100個／ケース | 200円／個 | DEF-CG |
耐力
| 中柱・床合板仕様 | 中柱・床合板仕様（2個使い） | |
|---|---|---|
| 短期基準接合引張耐力 | 7.2kN | 13.2kN |
| N値 | 1.3以下 | 2.4以下 |
注意点
・専用接合具を必ずご使用ください。
・柱の刻印がある方を柱側に取り付けてください。
・金物を２個使用する際は、ビスの干渉に注意して金物の位置をずらして施工してください。
・所定の耐力を確保するため、アンカーボルトの設置位置は柱芯より200mm以内としてください（独立行政法人住宅金融支援機構木造住宅工事仕様書に基づく）。
・柱の刻印がある方を柱側に取り付けてください。
・金物を２個使用する際は、ビスの干渉に注意して金物の位置をずらして施工してください。
・所定の耐力を確保するため、アンカーボルトの設置位置は柱芯より200mm以内としてください（独立行政法人住宅金融支援機構木造住宅工事仕様書に基づく）。
