シークホールダウン C-HD2530

シークホールダウン C-HD2530
  • シークホールダウン C-HD2530
  • シークホールダウン C-HD2530
  • シークホールダウン C-HD2530
  • シークホールダウン C-HD2530
  • シークホールダウン C-HD2530

製品説明

・25kN~30kN対応のホールダウン金物です。
・同一仕様で枠材45mmを介しての施工、2×4工法にもお使い頂けます。
・ナット部に小型座金は必要ありません

仕様

材質 JIS G 3131 SPHC 4.5t
表面処理 デュラルコート
法規制 平成12年建設省告示第1460号第2号表三(り)(ぬ)に該当
承認等 枠材なし:(一財)建材試験センター 第03A1466号
枠材あり:(一財)建材試験センター 第03A1804号

シークホールダウン C-HD2530

商品コード 規格・寸法 入数 設計価格 記号
2220073616 鍋ビス 20個/ケース 1,200円/個 C-HD2530

シークホールダウン C-HD2530の耐力とアンカーボルトの埋め込み長さ

短期基準接合引張耐力 埋め込み長さ N値
枠材なし 枠材あり(枠材45mm仕様) フィストアンカーボルトM16 Z・CアンカーボルトM16
37.3kN* - - - 7.0以下
- 31.4kN 280mm以上 510mm以上 5.9以下

※Z・CマークアンカーボルトM16の埋め込み長さは、「木造軸組工法住宅の許容応力度設計(2017年版)」(公益財団法人日本住宅・木材技術センター)による。
※上記*の耐力でご使用の際は、高耐力50フィストアンカーボルトM16をご使用ください。

注意点

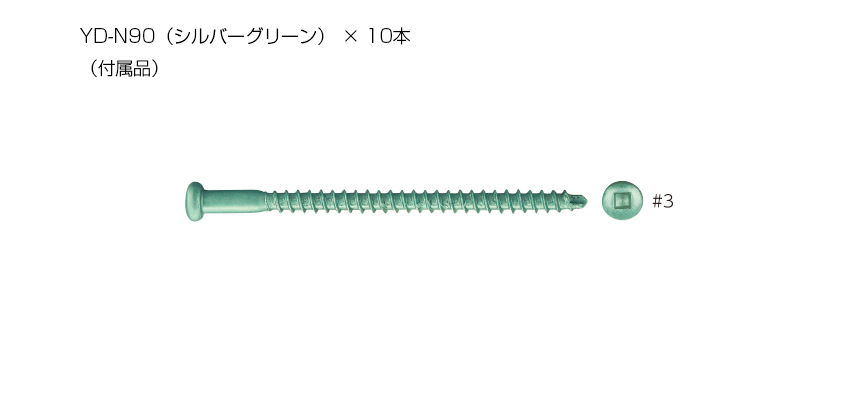

・専用接合具を必ずご使用ください。
・六角ナットはしっかりと締め付け、ゆるみがないようにしてください。
・2×4工法に使用する際は、耐力が在来工法と異なりますのでご注意ください。
