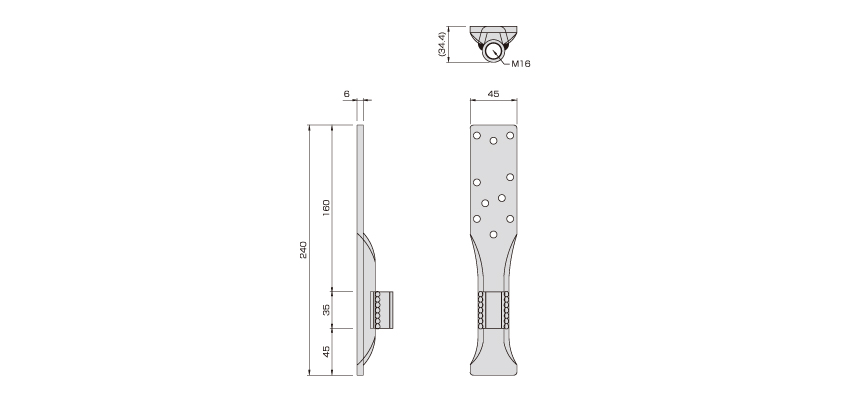

M16ロックホールダウン　L-HD1525

新商品

・アンカーボルトと接合する際のナットがホールダウン金物と一体の為、ナットの緩みがありません。
・ビス6本で15kN～25kNまで対応します。

材質	板部：SPHC（JIS G 3131）又は相当品駒部：STPG（JIS G 3454）又は相当品
表面処理	デュラルコート
法規制	国土交通省告示第1460号1項2号表三（と）（ち）（り）
承認等	ハウスプラス確認検査（株）　HP20-KT050

商品コード	規格・寸法	入数	設計価格	記号
1200070004	六角ビス	20個／ケース	1,000円／個	L-HD

商品コード	規格・寸法	入数	設計価格	記号
100521813	φ6.0×90	40本／袋	55円／本	YD-H90

短期基準接合引張耐力	埋め込み長さ
短期基準接合引張耐力	フィストアンカーボルトM16	Z・CアンカーボルトM16
27.1kN	280mm以上	510mm以上

※Z・CマークアンカーボルトM16の埋め込み長さは、「木造軸組工法住宅の許容応力度設計（2017年版）」（公益財団法人日本住宅・木材技術センター）による。

・専用接合具を必ずご使用ください。
・ビスを留め付ける際は、過剰に締め付けないようにご注意ください。
・ビスはボルトに近い側から留め付けることを推奨します。
・ボルトのねじ掛かりは20mm以上としてください。
