マッスルホールダウン
製品説明
・木造軸組構法、中大規模建築などにご使用いただける高耐力のホールダウン金物です。高耐力ながら製品幅が60mmとスリム形状のため、取り付けが行いやすい製品です。
仕様
| 材質 | JIS G 3101 SS400 又は 相当品 |
|---|---|
| 表面処理 | デュラルコート |
| 法規制 | 平成12年建設省告示第1460号第2号表三（ぬ）に該当 |
| 承認等 | パウスプラス確認検査（株） HP22-KT083 |

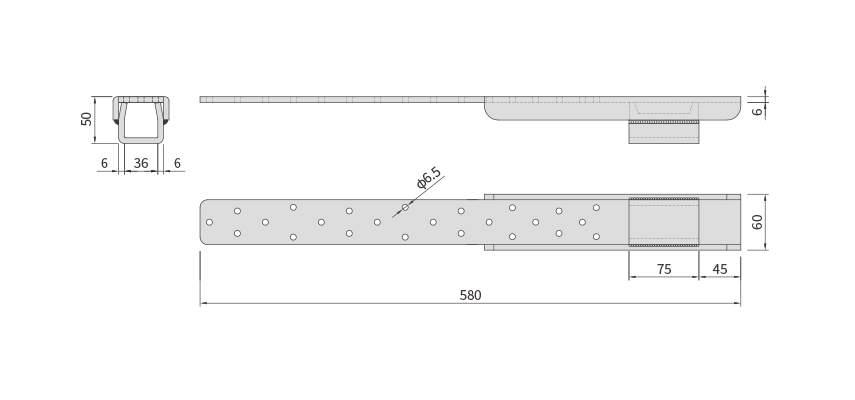

マッスルホールダウン
| 商品コード | 規格・寸法 | 入数 | 設計価格 |
|---|---|---|---|
| 2200070000 | 鍋ビス・先割れ | 5個／ケース | オープン価格 |
高耐力65フィストアンカーボルトM16の耐力と使用条件
| 耐力 | 埋め込み長さ | 基礎幅 | コンクリート設計基準強度 |
|---|---|---|---|
| 65.9kN | 340mm（推奨値） | 150mm以上 | 24N／mm²以上 |
注意点
・アンカーボルト、両ねじボルト及び座金を使用する際は、性能が担保できる高耐力専用のもの（別売品）をご使用ください。

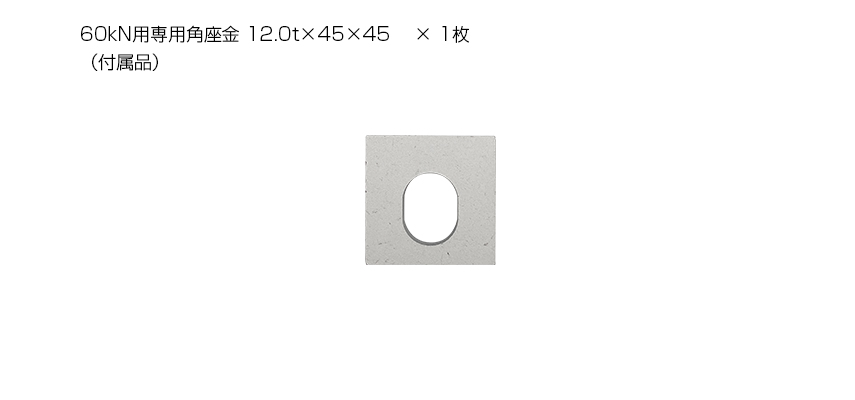

・専用の角座金を入れ専用の六角ナットで締め付けてください。

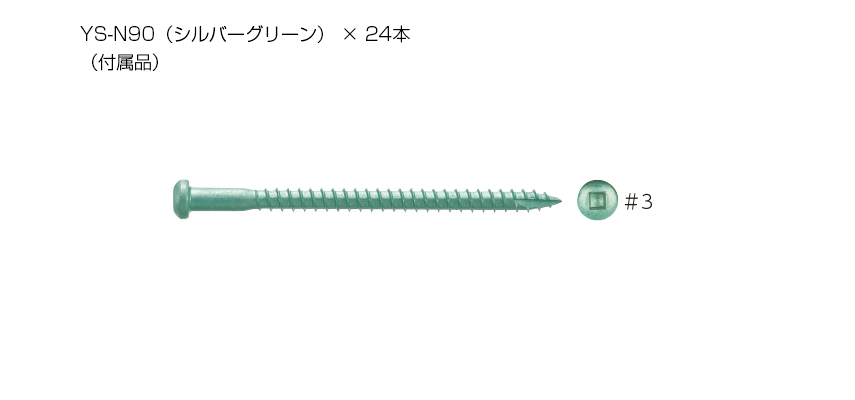

・ビスは過剰に締め付けないようにご注意ください。
・ビスはボルトに近い側から留め付けることを推奨します。
・アンカーボルトの埋め込み長さは340mm以上、基礎幅150mm以上を確保してください。
・専用の角座金を入れ専用の六角ナットで締め付けてください。
・ビスは過剰に締め付けないようにご注意ください。
・ビスはボルトに近い側から留め付けることを推奨します。
・アンカーボルトの埋め込み長さは340mm以上、基礎幅150mm以上を確保してください。
