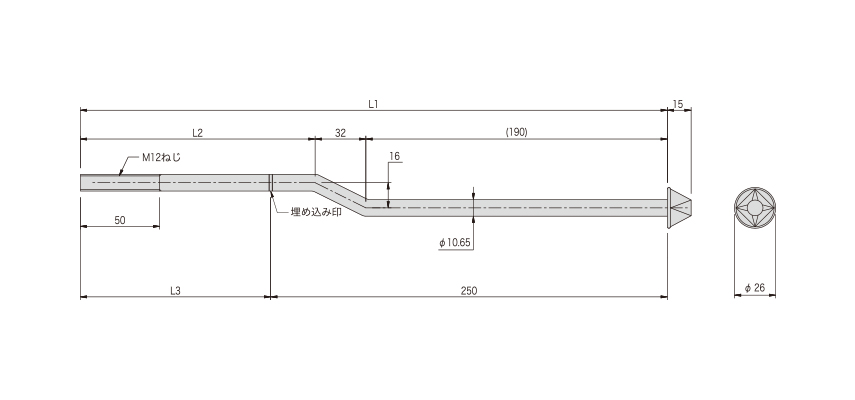

笠形クランクアンカーボルトM12

基礎金物

・クランク形状が基礎の主筋を避けて、土台の芯にアンカーボルトを配置することができます。
・先端部の面形状が、引抜きに対して十分な強度を発揮します。
・土台の寸法により使用サイズが明確です。

材質	JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6に適合する炭素鋼
表面処理	JIS H 8610　Ep-Fe/Zn8/CM2
承認等	同等認定（D26A04-05、D12L15-02)
付属品	M12ナット：1個

商品コード	規格・寸法	入数	設計価格	記号
1020014351	L=355	50本／ケース	240円／本	KA355C
1020014352	L=370	50本／ケース	250円／本	KA370C
1020014353	L=385	50本／ケース	260円／本	KA385C

※ その他サイズにつきましては、オーダーにて承ります。
※ クランクさせる位置によっては加工の出来ない寸法もございます。事前のお打ち合わせをお願いいたします。

埋め込み長さ	耐力
250mm以上	11.7kN

※短期付着応力度（建築基準法施行令第91条）の規定による。

・基礎コンクリートへの埋め込み長さは250mm以上を確保してください。
※独立行政法人住宅金融支援機構
