笠形アンカーボルトM12
製品説明

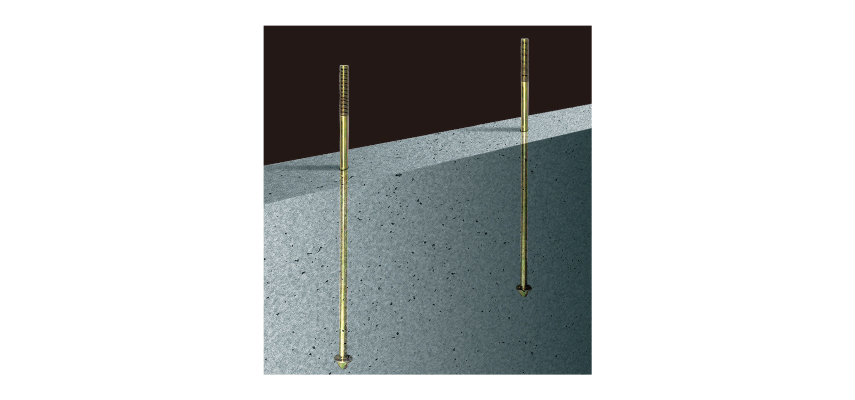

・L形のアンカーボルトと違い、先端部の向きを気にせずに埋め込むことができます。
・先端部の笠形（面形状）が、引抜きに対して十分な強度を発揮します。
・土台に合わせた所定の埋め込み長さで正しく作業ができるように、埋め込み位置の目印が付いています。
・先端部の笠形（面形状）が、引抜きに対して十分な強度を発揮します。
・土台に合わせた所定の埋め込み長さで正しく作業ができるように、埋め込み位置の目印が付いています。
仕様
| 材質 | JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6に適合する炭素鋼 |
|---|---|
| 表面処理 | JIS H 8610 Ep-Fe/Zn8/CM2（クロメート） |
| 承認等 | （一財）建材試験センター 第00A2940号 |
| 付属品 | M12ナット：1個 |
笠形アンカーボルトM12
| 商品コード | 規格・寸法 | 入数 | 設計価格 | 記号 |
|---|---|---|---|---|
| 1020014015 | L=360 | 50本／ケース | 198円／本 | KA36 |
| 1020014016 | L=400 | 50本／ケース | 205円／本 | KA40 |
| 1020014017 | L=450 | 50本／ケース | 216円／本 | KA45 |
アンカーボルトの性能について
| 埋め込み長さ（推奨値） | 耐力 |
|---|---|
| 250mm以上 | 19.8kN |
※許容引張耐力及び埋め込み長さは「各種合成構造設計指針・同解説（2010/11）」（一般社団法人日本建築学会）に基づいて算出。
注意点
・基礎コンクリートへの埋め込み長さは250mm以上を確保してください。
