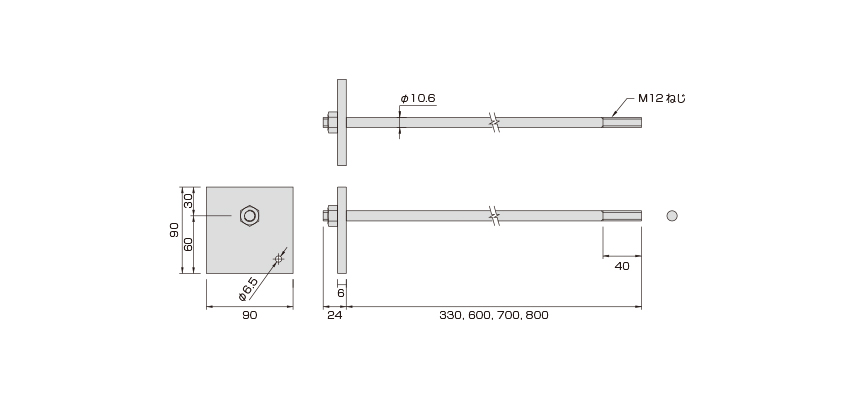

高耐力偏芯座金付きボルトM12
製品説明
・ホールダウン金物のロックダウンを片引きする際に使用する専用の座金付きボルトです。
・ボルトを偏芯させているので柱の干渉にも対応しています。
・ボルトを偏芯させているので柱の干渉にも対応しています。
仕様
| 材質 | ボルト：S45C（JIS G 4051）相当品 座金：SPHC（JIS G 3131）又は 同等品 ナット：強度区分4T（JIS B 1181）を満足する炭素鋼 |
|---|---|
| 表面処理 | Ep-Fe/Zn 8/CM2（JIS H 8610） |
| 承認等 | ハウスプラス確認検査（株） HP17-KT056 |
高耐力偏芯座金付きボルトM12
| 商品コード | 規格・寸法 | 入数 | 設計価格 | 記号 |
|---|---|---|---|---|
| 1010631441 | L=330 | 10本／ケース | 650円／本 | SHZB30-330 |
| 1010631442 | L=600 | 10本／ケース | 700円／本 | SHZB30-600 |
| 1010631443 | L=700 | 10本／ケース | 800円／本 | SHZB30-700 |
| 1010631444 | L=800 | 10本／ケース | 900円／本 | SHZB30-800 |
耐力
| 短期引張耐力 |
|---|
| 30kN |
注意点
・座金に設けてあるφ6.5 の孔は、ロックダウンを回転して取り付ける際の浮き上がりや回転を防止する目的で設けています。釘又はビスを施工しなくても金物の性能に問題はありません。
・ボルト孔はφ18 以下にしてください。
・座金のめり込み耐力の算出方法は、国土交通省告示第1024号第１の１のイの規定に基づいて算出しております。
・ボルト孔はφ18 以下にしてください。
・座金のめり込み耐力の算出方法は、国土交通省告示第1024号第１の１のイの規定に基づいて算出しております。
