ギヤ座金M12φ69
製品説明
・Ｚマークの丸座金RW6.0×68およびＭ12ナットと同様の用途で使用する座金です。

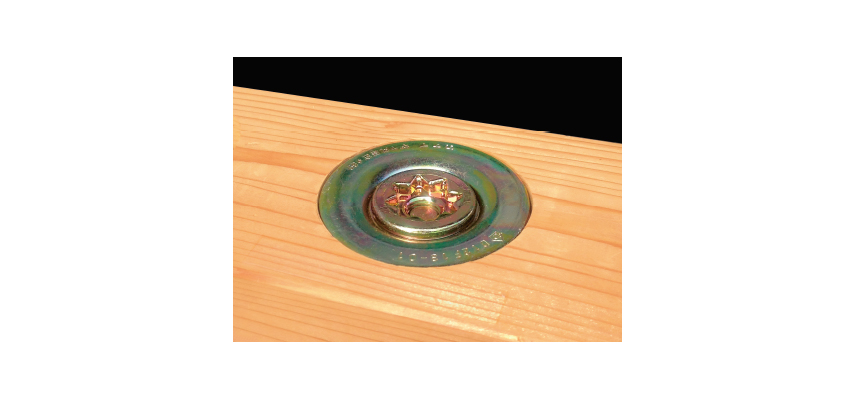

・座金を木材にフラットに納めることができます。
・専用の締め付け工具のギヤビットM12用が座金に空いている孔（ギヤ形状）を確実につかみ、安定した締め付け作業が行えます。
・座金を木材にフラットに納めることができます。
・専用の締め付け工具のギヤビットM12用が座金に空いている孔（ギヤ形状）を確実につかみ、安定した締め付け作業が行えます。
仕様
| 材質 | ギヤ丸座金φ69：JIS G 3131 SPHC ギヤナットＭ12φ35：JIS G 3507-2 SWRCH6A 相当 |
|---|---|
| 表面処理 | JIS H 8610 Ep-Fe/Zn8/CM2 |
| 承認等 | 同等認定（D12M16-02） |
ギヤ座金M12φ69
| 商品コード | 規格・寸法 | 入数 | 設計価格 | 記号 |
|---|---|---|---|---|
| 1010033010 | M12用 | 50個／ケース | 350円／個 | GEARZ-69 |
短期許容めり込み耐力
| 樹種 | ||
|---|---|---|
| べいまつ類 | ひのき類 | すぎ類 |
| 21.77kN | 18.87kN | 14.51kN |
※短期許容めり込み耐力は、Zマーク金物の丸座金RW6.0×68と同等。
注意点
・予め座掘り加工を行い、ナット座金を施工してください。
・座金の耐力を発揮するため、土台および横架材のボルト孔はφ21以下で加工することを推奨いたします。
・ナット部分のねじ掛かりは最低15mm以上を確保してください。
・アンカーボルトはねじ部が土台上端から飛び出さないよう、設置用治具等を使用して適当な長さで埋め込むようにしてください。
・座掘り加工が深くなる場合には、土台の曲げ応力などを十分に検討し施工してください。
・施工の際、あらかじめギヤナットをアンカーボルトに手で3山程度掛けてください。掛かりの少ない場合、ねじ山を破損する恐れがあります。
・座金の耐力を発揮するため、土台および横架材のボルト孔はφ21以下で加工することを推奨いたします。
・ナット部分のねじ掛かりは最低15mm以上を確保してください。
・アンカーボルトはねじ部が土台上端から飛び出さないよう、設置用治具等を使用して適当な長さで埋め込むようにしてください。
・座掘り加工が深くなる場合には、土台の曲げ応力などを十分に検討し施工してください。
・施工の際、あらかじめギヤナットをアンカーボルトに手で3山程度掛けてください。掛かりの少ない場合、ねじ山を破損する恐れがあります。
