大引受け金物 OJH-80×235・OJH-90× 235・OJH-120×235・OJH-90×184

製品説明

・金物の大引を受ける部分を土台側面より50mm前に出しているため、基礎との干渉を避けてることができます。
・使用する木材に合わせて4タイプをご用意しています。

仕様

材質 JIS G 3302 SGHC 2.3t
表面処理 Z27
承認等 社内試験

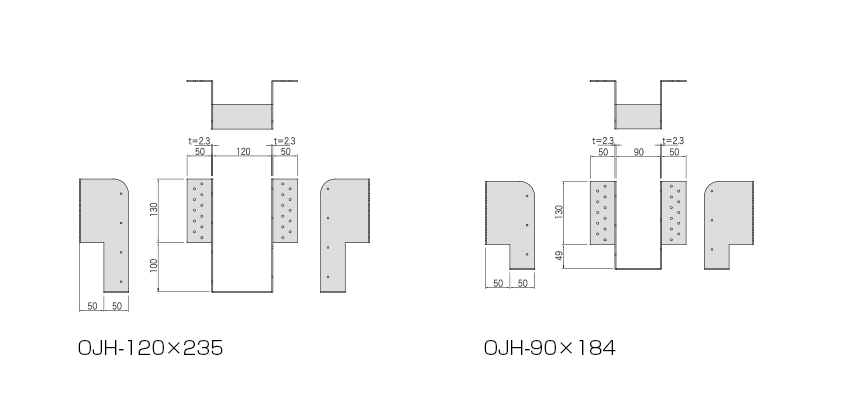

大引受け金物 OJH-80×235・OJH-90× 235・OJH-120×235・OJH-90×184

商品コード 規格・寸法 入数 設計価格 記号
1210125091 大引210材×2枚 20個/ケース 2,300円/個 OJH-80×235
1210125092 大引410材 20個/ケース 2,350円/個 OJH-90×235
1210125093 大引210材×3枚 20個/ケース 2,400円/個 OJH-120×235
1210125094 大引408材 20個/ケース 2,100円/個 OJH-90×184

専用接合具

商品名 太めぎZN65(別売品) 太めぎZN90(付属品)
大引受け金物 OJH-80×235 6本 10本
大引受け金物 OJH-90×235 8本 22本
大引受け金物 OJH-120×235 8本 22本
大引受け金物 OJH-90×184 6本 22本

せん断耐力

OJH-80×235 OJH-90×235 OJH-120×235 OJH-90×184
短期許容耐力 9.32kN 15.61kN 15.50kN 13.88kN
長期許容耐力 4.66kN 7.81kN 7.75kN 6.94kN

※長期許容耐力の算出方法は、社団法人日本ツーバイフォー建築協会発刊「2018年枠組壁工法建築物構造計算指針」による。

注意点

・専用接合具は金物サイズ毎に決められた長さ及び本数の専用接合具を必ずご使用 ください。
